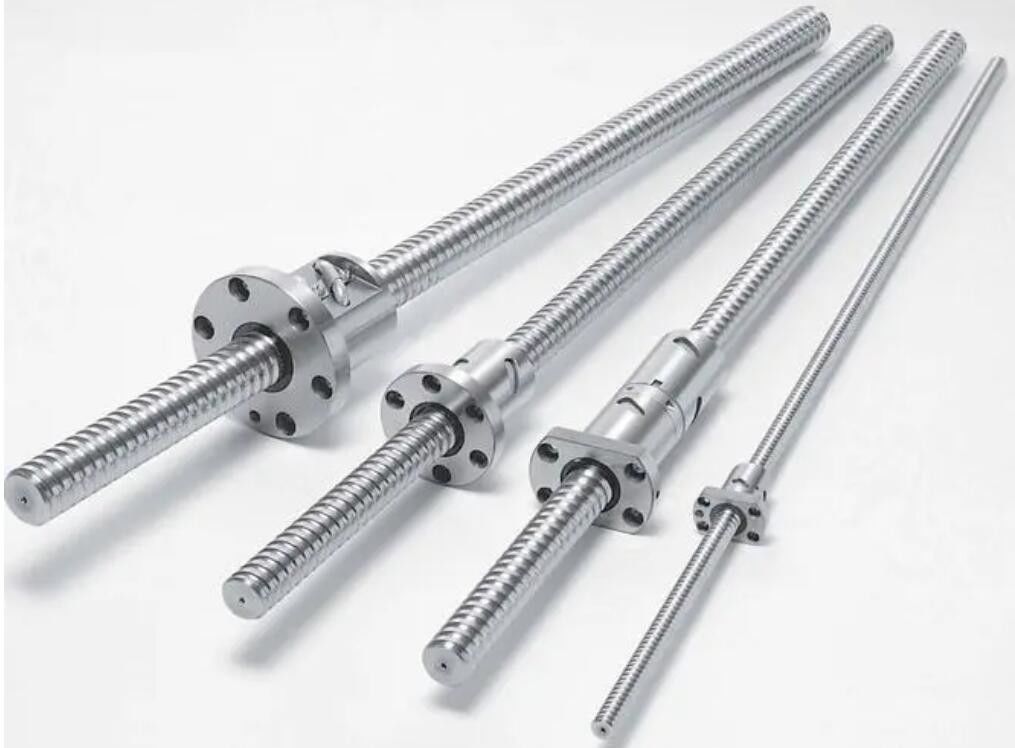

볼 스크류는 공구 및 정밀 기계 모두에서 일반적으로 사용되는 변속기 부품입니다.주요 기능은 회전 운동을 직선 운동으로 또는 토크를 축 반복 힘으로 변환하는 동시에 높은 정밀도, 가역성 및 효율성의 특성을 보유하는 것입니다.볼스크류는 마찰저항이 작아 각종 산업기기 및 정밀기기에 널리 사용되고 있습니다.
베어링은 현대 기계 장비의 중요한 구성 요소입니다.주요 기능은 기계적 회전체를 지지하고 이동 중 마찰 계수를 줄이며 회전 정확도를 보장하는 것입니다.볼 스크류에는 일반적으로 접촉각이 60°인 스크류용 특수 지지 베어링이 장착되어 있습니다.이 베어링은 베어링 용량이 크고 속도가 낮으며 정확도가 높습니다.일반적으로 설치 중에 베어링을 페어링해야 합니다.구체적인 페어링 방법은 공작기계의 용도에 따라 결정해야 하며 볼스크류의 양단은 베어링과 베어링 시트를 통해 연결한 다음 베어링 시트와 장비를 통해 연결합니다.나사 너트는 플랜지, 키 또는 나사산을 통해 너트 시트에 연결됩니다.스크류 로드 양단에 베어링을 장착한 후 서클립이나 잠금 너트로 베어링을 고정합니다.볼 스크류가 작동하면 축 방향 힘이 발생하므로 축 방향 추력을 견딜 수 있는 베어링이 필요합니다.
피드 시스템의 작동 정확도를 향상하려면 볼 스크류 메커니즘의 전달 강성이 높아야 합니다.볼스크류 자체의 강성을 높이는 것 외에도 볼스크류 메커니즘은 충분히 견고한 지지 구조로 설계되어야 하며 올바르게 설치되어야 합니다.지지 구조의 강성에 영향을 미치는 요소에는 베어링 시트의 강성, 베어링 시트와 기계 구조 사이의 접촉 면적 및 베어링의 강성이 포함됩니다.
앵귤러 콘택트 볼 베어링을 사용하는 범용 볼 스크류이면 충분합니다.볼 나사의 두 지지 샤프트 끝 부분에 베어링을 "대면" 설치합니다.특수 장비용 특수 스크류 로드인 경우, 장비 설치 설명서에서 특수 베어링 사용을 요구하는 경우 관련 지침에 따라 조립하십시오.
볼스크류의 내하력에는 레이디얼 하중과 축방향 하중이 동시에 존재하므로 베어링 선택을 고려해야 합니다.하중을 동시에 견딜 수 있는 일반적으로 사용되는 베어링에는 앵귤러 콘택트 베어링과 테이퍼 롤러 베어링이 있습니다.전자는 건식 경부하 및 고속 분야에 초점을 맞추고, 후자는 고하중 및 저속 상황에 중점을 둡니다.위의 두 가지 유형의 베어링은 일반적으로 쌍으로 사용되며 서로에 대해 설치되므로(대면 또는 후면에서 후면) 나사 로드의 축 방향 이동을 제한할 수 있습니다.
볼 스크류 베어링 설치 지침: 설치 슬리브를 사용하면 슬리브의 직경이 베어링의 내부 링과 동일하며 재질은 내부 링을 누르기 위한 알루미늄 또는 구리 슬리브일 수 있습니다. 공차가 빡빡하거나 억지끼움이 빡빡하면 베어링을 가열해야 합니다.완전한 위치에서 베어링 내부의 롤링 요소나 화살표의 접촉각을 관찰하는 데 주의를 기울이십시오.일반적으로 뒷면 또는 정면을 맞대고 결합한 후 마지막으로 잠금 너트를 조입니다.역반사체 감지기는 일반적으로 베어링 위치를 지정하는 데 사용됩니다.
볼스크류는 우수한 특성을 많이 가지고 있습니다.90% 이상의 테스트 장비와 품질 검사 프로세스로 높은 효율성을 자랑합니다.표면 품질이 우수하고 볼의 크기가 엄격하여 온도 상승이 적습니다.온도 상승이 적고 예체결, 틈새 제거 등의 조치로 고정밀도를 실현합니다.60M/min 이상의 안정적인 기계 작동이 가능하며, 스크류 로드와 너트가 우수한 재질로 가공되어 고속화가 가능합니다.나사와 너트 사이에는 점성 마찰이 없으므로 재설정 정확도가 유지됩니다.너트 끝부분에는 특수 먼지 방지 장치가 설계되어 있어 일반적인 유지 관리가 필요합니다.스크류(고탄소강)와 너트(합금강)의 재질과 표면 경도 HRC62를 엄격하게 관리하여 볼스크류의 수명이 길다.
| 매개변수 | 설명 |
|---|---|
| 설치 구멍 직경 | 11-17.5mm |
| 정적 부하 용량 | 595톤 |
| 엄격 | 1314N/um--4956N/um |
| 허리홈형 | 무거운 짐을 위해 적당한 금속 |
| 스쿠볼 구조 | 고속 및 고하중 |
| 특징 | 저소음 및 지속성 |
| 엔드 블록 복귀 | 고속에 적합한 플라스틱 |
| 지름 | 12--50mm |
| 반품방법 | 엔드 블록 및 허리 홈 유형 |
| 동적 부하 용량 | 126톤 |
| 단일 너트 볼 스크류 | 고속 및 고하중 |
| 이중 절단 플랜지 볼 스크류 | 고속 및 고하중 |
| 하이리드 볼스크류 | 고속 및 고하중 |
볼 스크류 사용법은 많은 산업 분야에서 널리 사용됩니다.
산업 기계 : CNC 머시닝 센터, CNC 선반, CNC 베드, CIC 와이어 커팅 머신, CNC 드릴링 머신, 갠트리 밀링 머신, 레이저 가공 장비, 마킹 머신, CNC 조각 기계, 드로잉 머신 IC 포장 기계, CIC 방전 가공 기계, CWC 연삭 기계, 유리 기계, 섬유 기계, 목공 기계, 인쇄 및 포장 기계, 석유 기계, 야금 기계, 담배 기계.
전자 기계: 로봇 팔, 테스트 기계, 측정 장비, XY 플랫폼, 의료 장비, 공장 자동화 장비.
전송 기계: 금속 열처리 장비, 핵 반응 장비, 액추에이터.
항공우주 산업: 항공기 플랩 액츄에이터, 좌석 액츄에이터, 공항 설치 장비, 무선 안테나 액츄에이터, 도어 및 창 제어, 의료용 침대 제어, 주차장 장비.
리니어 모션 가이드웨이는 운송 중 제품이 손상되지 않도록 안전하게 포장되어 적절한 포장재와 함께 배송됩니다.모든 품목은 포장되어 배송되기 전에 주의 깊게 검사됩니다.
안전한 배송을 보장하기 위해 리니어 모션 가이드웨이는 운송 중에 발생할 수 있는 잠재적인 손상으로부터 보호하기 위해 버블 랩으로 포장되어 있습니다.큰 품목의 경우 판지 상자에 넣고 포장 테이프로 밀봉합니다.
선적 전에 리니어 모션 가이드웨이에 결함이 있는지 점검합니다.발견된 경우 즉시 교체하거나 수리한 후 발송됩니다.
