원래 장소:
치안스, 중국
브랜드 이름:
Jufan
인증:
CE
모델 번호:

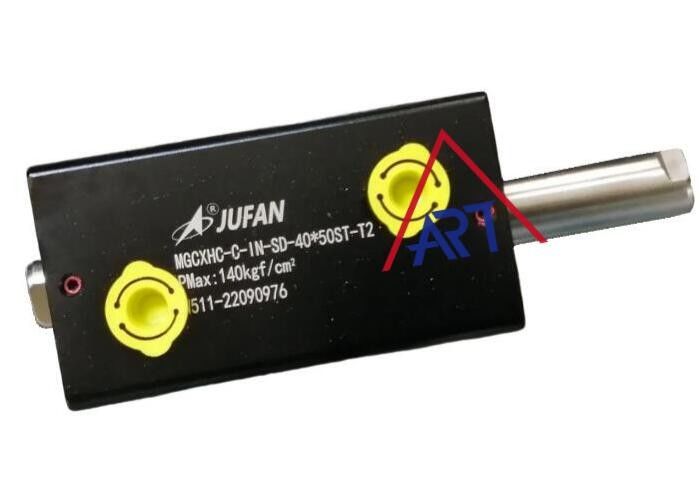

MGCXHC-IN-SD-40*50ST-T2
연락주세요
A콤팩트 하이드럴 실린더제한된 설치 공간을 위해 특별히 설계된 수압 장비입니다. 전체 길이는 같은 지름과 스트록의 타이 바드 실린더의 대략 절반에 해당합니다.이 설계는 다양한 기계 장비에 효과적으로 사용될 수 있습니다, 폼, 가공 장착장치, 공간 문제가 있는 곳.
| 레이아웃 |
|
||||
| 항목 | 부분 이름 | Qty | 항목 | 부분 이름 | Qty |
| 1 | 튜브 | 1 | 7 | 막대기 포장 | 1 |
| 2 | 피스톤 막대 | 1 | 8 | 막대기 커버 오 링 | 1 |
| 3 | 막대기 덮개 | 1 | 9 | 피스톤 오링 | 1 |
| 4 | 튜브 | 1 | 10 | 백업 링 | 2 |
| 5 | 피스톤 | 1 | 11 | 오링 쿠션 | 1 |
| 6 | 먼지 밀봉 | 1 | 12 | 자석 | 2 |
콤팩트 실린더는 어떻게 작동할까요?
다음은 콤팩트 하이드럴 실린더가 어떻게 작동하는지에 대한 단계별 설명입니다.
기본 구성 요소:
콤팩트 하이드로릭 실린더는 실린더형 배럴, 피스톤, 피스톤에 부착된 막대, 밀봉, 그리고 하이드로릭 유체 저장소로 구성된다.
실린더 설치:
실린더는 수압 시스템을 설치하고 있으며, 수압 압력을 발생시키는 펌프, 액체의 흐름을 제어하는 밸브 및 특정 응용 프로그램에 대한 다른 구성 요소가 포함되어 있습니다.
액체 충전:
수압 실린더는 일반적으로 오일 기반의 수압 액체로 채워집니다. 액체는 실린더와 수압 시스템에 포함되어 있습니다.
피스톤 및 스탠드:
피스톤은 실린더 내부에 위치하여 막대와 연결되어 있습니다. 막대는 실린더의 한쪽 끝에서 확장되며 다른 끝은 특정 설계에 따라 열려 있거나 닫혀있을 수 있습니다.
유체 압력:
수압 액체가 실린더로 펌프되면 압력이 발생합니다. 이 압력은 피스톤의 표면에 작용합니다.
파스칼의 법칙:
파스칼 법칙에 따르면, 액체에 가해지는 압력은 모든 방향으로 동일하게 전달된다. 수압 실린더에서는, 이 압력은 피스톤에 가된다.
힘 생성:
피스톤에 가해지는 압력은 힘을 만들어 냅니다. 힘은 피스톤의 효과적 면적에 압력을 곱하여 계산됩니다. 이 힘은 연결된 막대에 전달됩니다.
막대기 이동:
막대기 에 힘이 가해지면서 막대기 는 움직이기 시작 합니다. 막대기 의 움직임 은 설계 및 적용 방식 에 따라 선형적 인 것 이기도 합니다.
작업 출력:
막대기의 선형 운동은 외부 환경에서의 작업을 수행하는 데 사용됩니다. 이 작업은 응용 프로그램에 따라 들어 올리기, 밀어내는 것, 당기는 것 또는 다른 작업을 포함 할 수 있습니다.
밀폐 및 유체 반환:
밀폐는 유체 누출을 방지하기 위해 수압 실린더에 사용됩니다. 막대기가 움직일 때, 이동 된 유체는 시스템을 통해 수압 유체 저장소에 반환됩니다.수압 순환을 완료합니다..
수압 실린더 의 콤팩트 한 설계 는 제한적 인 공간 에 적용 하기 에 적합 합니다. 그 의 작은 크기 에도 불구하고, 그들은 상당한 힘 을 생성 할 수 있습니다.각종 산업용 및 이동용 기계의 필수 부품으로 만드는누출 여부를 확인하고, 수압 액체를 유지 관리하고, 밀폐를 검사하는 등 적절한 유지보수가 컴팩트 수압 실린더의 효율적이고 신뢰할 수 있는 운영에 매우 중요합니다.
MG-CXHC A---J---IN---SD---50X30---25mm---TXn---1---02---A
1 2 3 4 5 6 7 8 9 10 11
| MG-CXHC: 인덕티브 컴팩트 실린더 | ||
| 1 | 종류 | (1) A: 두 배 작용 (2) C: 이중 막대기 (3) D: 두 개의 막대기 |
| 2 | 옵션 | J: 열/부식성 (노트 :"공간"이 사용되지 않는 경우) |
| 3 | 스탠드 스라인 | (1) IN: ID 스레드 (2) EX: o.D. 스레드 |
| 4 | 설치 | (1) SD: 기본 (2) LA: 발의 종류 |
| 5 | 뚫림 (mm) | (1) SD: 32, 40, 50, 63, 80,100 (2) LA: 40,50,63,80,100 |
| 6 | 뇌졸중 (mm) | "표준 스트로크" 테이블이 없습니다. |
| 7 | 스트로크 정렬 | 전향 정렬 및 정렬 된 길이 sstroke 길이 |
| 8 | 센서와 양 | (1)T: 2 개의 케이블, 2 미터 P: PNP3 케이블, 2 미터 N: NPN3 케이블,2m (2) n: qty |
| 9 | 포장 | (1)1: (주) (주) (주) (2)2: (NBR) (3)3: (FPM) |
| 10 | 흐름 조절기 | (1) 02: 1/4" ((12/분) (2) 03: 3/8 " ((20/분) (3) 04: 1/2 "(30/분) |
| 11 | 체크 밸브 | (1)A: 3/8" (~ 50/분) (2)B: 3/4′′ (~125/분) (3)C: 11/2" (~320 @/min) |
컴팩트 수압 실린더는 다양한 분야에서 광범위한 응용 분야를 가지고 있습니다. 다음은 몇 가지 일반적인 응용 분야입니다.
1. 곰팡이 제조: 컴팩트 된 수압 실린더는 곰팡이 제조 산업에서 곰팡이 개척, 배출 및 코어 추출 작업에 널리 사용됩니다. 컴팩트한 설계로 인해가장 좁은 공간에도 들어갈 수 있습니다..
2기계 도구: 기계 도구 분야에서, 콤팩트 하이드럴 실린더는 클램핑, 포지셔닝 및 테이블 상승 기능을 위해 사용될 수 있습니다.효율적이고 정확한 힘과 운동 제어 기능을 제공할 수 있습니다..
3항공우주: 컴팩트 하이드럴릭 실린더는 항공우주 응용 프로그램, 착륙 기어, 제어 표면 및 문 작업과 같은 시스템에 자주 사용됩니다.압축 된 수압 실린더 는 공간 의 필요 가 제한 되어 있는 사람 들 에게 이상적 이다.
4자동차 제조: 컴팩트 하이드럴 실린더는 일반적으로 조립 라인에서 클램핑, 위치 및 조정 작업을 위해 사용됩니다.실린더 는 힘 과 운동 제어 를 보다 효율적 으로 제공한다, 생산 효율성을 높입니다.
컴팩트 실린더는 거품 포장재에 포장되어 파리 카드본 상자에 배치됩니다. 상자에는 제품 설명과 고객의 주소가 표시됩니다.박스는 테이프로 봉인됩니다.. 패키지는 신뢰성있는 배송 서비스를 사용하여 배송됩니다.
