원래 장소:
치안스, 중국
브랜드 이름:
Jufan
인증:
CE
모델 번호:
CXHC-A-IN-LA
연락주세요

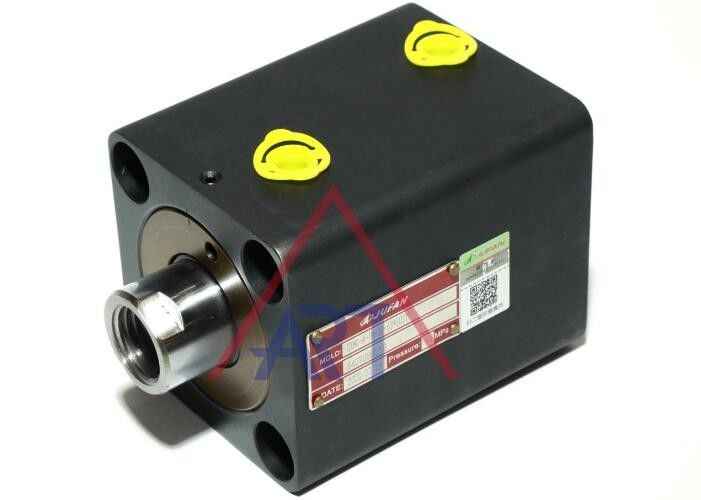

소형 유압 실린더 설명:
1. 소형 유압 실린더는 설치 공간을 절약하기 위해 특별히 설계된 유압 장치입니다.총 길이는 동일한 실린더 직경과 동일한 스트로크 로드 실린더 길이의 약 절반이므로 특정 상황의 특별한 요구 사항을 충족합니다.이 설계는 공간이 제한된 금형, 가공 설비 또는 기계 장비의 설치 문제를 효과적으로 해결할 수 있습니다.
2. 공간 절약 : 얇은 유압 실린더는 일반 실린더보다 크기 설계가 더 콤팩트하며 전체 길이는 실린더 직경과 이동 거리가 동일한 풀로드 실린더의 약 절반이므로 설치 공간이 크게 절약됩니다.
3. 직접 설치: 얇은 유압 실린더는 추가 액세서리 없이 장비에 직접 설치할 수 있습니다.이로 인해 설치 과정이 더욱 간결해지고 시간과 인력이 절약됩니다.
4. 폭넓게 적용 가능: 이 유형의 오일 실린더는 설치 공간이 제한된 금형, 가공 설비 또는 기타 기계 장비에 적합합니다.산업 생산 라인, 자동화 장비 및 정밀 기계에서 잘 작동할 수 있습니다.
소형 유압 실린더는 효율적이고 공간을 절약하는 유압 장비입니다.컴팩트한 디자인과 직접 설치 방식, 폭넓은 적용성으로 다양한 상황에서 중요한 역할을 할 수 있습니다.
구조 및 부품 이름:
|
안건 | 부품명 | 수량 |
| 1 | 튜브 | 1 | |
| 2 | 피스톤로드 | 1 | |
| 삼 | 로드 커버 | 1 | |
| 4 | 피스톤 | 1 | |
| 5 | 더스트 씰 | 1 | |
| 6 | 로드 패킹 | 1 | |
| 7 | 로드 커버 O-링 | 1 | |
| 8 | 피스톤 O-링 | 1 | |
| 9 | 피스톤 백업 링 | 2 | |
| 10 | 피스톤 O-링 | 1 |
주문 용지
CXHCㅏ---제이---안에---SD---50엑스30---25mm---1---02---ㅏ
1 2 3 4 5 6 7 8 9 10
| CXHC: 소형 실린더 | ||
| 1 | 유형 | (1)A:복동식(2)C:양봉(3)D:스트로크 정렬이 있는 양봉 |
| 2 | 옵션 | J: 열/침식 방지 기능 포함(참고: 사용되지 않는 경우 "공간") |
| 삼 | 로드 스레드 | (1)IN: 내부 스레드 (2)EX:수나사 |
| 4 | 설치 | (1) SD: 기본 (2) LA : 발 |
| 5 | 내경(mm) | 20.25.32.40.50.63.80.100 |
| 6 | 스트로크(mm | "표준 스트로크" 표를 참조하십시오. |
| 7 | 스트로크 정렬 | 전달 정렬에만 해당 |
| 8 | 포장재 | (1)1:(PU)(표준 사용량(2)2:(NBR)(3)3:(FPM) |
| 9 | 유량 조절기 | (1)02:1/4"(12l/분)(2)03:3/8(20l/분)(3)04:1/2"(30l/분) |
| 10 | 체크 밸브 | (1)A:3/8"(50llmin)(2)B:3/4"(125llmin)(3)C:11/2"(320l/min) |
외부 치수
CXHX-A-SD 복동, 기본
SD/라
CXHC-A-LA 복동형, 푸트 플랜지
애플리케이션:
소형 유압 실린더는 다양한 분야에서 폭넓게 적용됩니다.다음은 몇 가지 일반적인 응용 분야입니다.
1.금형 제조: 소형 유압 실린더는 금형 제조 산업에서 금형 개방, 배출 및 코어 추출과 같은 작업을 위해 일반적으로 사용됩니다.컴팩트한 디자인으로 인해 제한된 공간에 설치 및 작동이 가능합니다.
2. 공작 기계: 공작 기계 분야에서는 클램핑, 위치 결정 및 테이블 승강 기능에 소형 유압 실린더가 자주 사용됩니다.공작 기계 내에서 효율적이고 정확한 힘과 모션 제어를 제공할 수 있습니다.
3. 항공우주: 소형 유압 실린더는 랜딩 기어, 제어 표면 및 도어 작동과 같은 시스템을 위한 항공우주 응용 분야에서 널리 사용됩니다.항공기와 우주선의 공간 제약으로 인해 소형 유압 실린더는 소형화 및 경량 요구 사항을 충족할 수 있습니다.
4. 자동차 제조: 자동차 제조 공정에서 소형 유압 실린더는 조립 라인의 클램핑, 위치 지정 및 조정 작업에 일반적으로 사용됩니다.효율적인 힘과 모션 제어를 제공하여 생산 효율성을 향상시킬 수 있습니다.
5. 건설 기계 : 소형 유압 실린더는 굴삭기, 불도저 및 크레인과 같은 다양한 건설 기계에 광범위하게 사용됩니다.이는 암, 붐, 안정 장치와 같은 구성 요소의 이동과 위치를 제어하는 데 사용됩니다.
요약하면, 소형 유압 실린더는 다양한 분야의 힘 및 모션 제어를 위한 컴팩트하고 효율적인 솔루션을 제공합니다.제한된 공간에서 설치 및 작동이 필요한 애플리케이션에 적합하며 특정 상황에서 특정 요구 사항을 충족할 수 있습니다.
공장:
우리의 작업장은 깨끗하고 깔끔하며 각 프로세스는 서로 다른 구역에 위치하여 산업 표준을 충족하여 완벽한 제품을 보장합니다.
큐:당신의 품질 보증은 무엇입니까?
ㅏ:배송 전에 하나씩 검사해 드리겠습니다. 배송 중 제품이 손상되었거나 품질에 문제가 있는 경우 제품을 환불하거나 다시 보내실 수 있으며, 화물은 저희가 부담합니다.
A: 제품을 받은 지 1년이 됩니다.
A: 그렇습니다, 우리는 표본을 제안할 수 있었습니다, 표본 순서를 위해 표본 비용 및 운송비를 정상적으로, 추가 요금 없이 지불해야 합니다.
