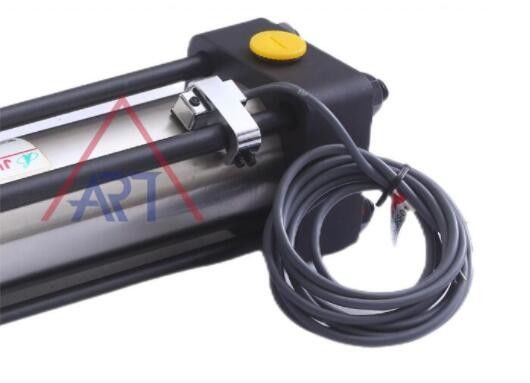

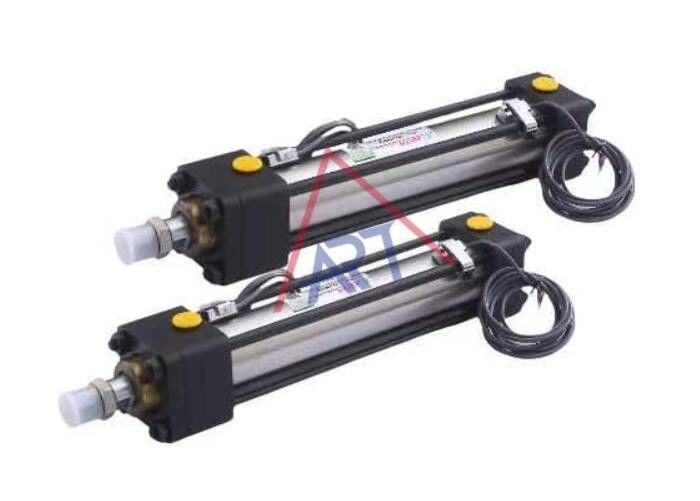

정렬에 있는 NBR 조정가능한 치기로 작동하는 수압 실린더 복동

작업 이론 설명:

이 수압 실린더 의 이중 작용 특성 은, 이 실린더 는 피스톤 을 확장 하고 후퇴 하는 것 으로써 양쪽 방향으로 힘 을 행사 할 수 있다는 뜻 이다. 이 는 두 개의 수압 포트 를 이용 함 으로 이루어진다.각 끝 뚜?? 에 하나, 수압 액체가 실린더로 들어가고 나오도록 허용합니다.

수압 액체가 한 항구로 펌프되면, 한 방향으로 피스톤을 밀어주며 실린더를 확장합니다.피스톤을 반대 방향으로 밀어냅니다., 실린더를 끌어당기는. 타이 막대 는 이러한 움직임 도중 실린더 집합이 안정적 이 되도록 보장 한다.

이중 작용 넥타이 막대기 수압 실린더는 건설 장비, 농업 기계 및 산업 기계 등 광범위한 응용 분야에서 사용됩니다.내구성 때문에 선호됩니다., 힘, 그리고 다재다능성.

스코트 계산:

예를 들어: 실린더는 80mm의 구멍,45mm의 막대, FA 타입의 막대 끝, 및 100kgf/cm2의 작업 압력

답: 1.FA 유형에 따라 표 1

2n=2와 표 2에서 L는 1980mm로 볼 수 있습니다.

3FA 타입 및 외부 차원

l=F+W+H+CA=24+35+18+75=152mm

4최대폭력 S=L·l=1980-152=1828mm

종류	조건	계수	종류	조건	계수
LA LB		1/4	FB		1/4
		2			2
		2			2
FA		1/4
		2	TC		1
		4	CA
S=L-l S=스트로크 (mm) L: 최대 도중 길 (mm) l:주차 길이는 mm)

정렬 단계:

1.lock 견과류는 시계 반대 방향으로 1/4 원을 랭치로 돌립니다.

2- 헥사스 스위치를 사용하여 정렬 나사 B를 조정합니다.

1) 시계 방향으로, 막대속도는 느려질 것입니다.

2) 시계 반대 방향으로, 막대기 속도는 올라갈 것입니다.

3- 정렬 후, 정렬 나사 B를 고정하기 위해 헥사스 워크를 사용 하 여,

쿠션 밀폐에서 누출 D

4- 잠금 나트 A를 단단히

포트 및 쿠션 위치

SD 타입	LA 타입
표준=A:입구구 B:쿠션 위치 D:검사 밸브 위치

예를 들어, HCA70-LA-C-100X200-B-B-A 항목에 대한 주문 양식

입력 포트=B 위치

쿠션 = 위치

쿠션 길이

	뚫림 (mm)	L	난
	32~63	20	10
	80~160	25	15
	180-224	30	27
	250	35	32

• 부하가 있는 실린더의 움직임이 500mm/sec 이상이면
• 가동 속도가 750mm/sec 이상이라면,외부 저속 밸브를 사용해야 합니다.

신청서생산 기계 기계 도구 및 금속 가공 장비뿐만 아니라 철강 액추에이터, 원자력 발전소 제어, 여객 엘리베이터 등에 널리 사용될 수 있습니다.

종류	기호	그림	벨로 와 함께	열성	뚫림 (mm)
					32,40,50,63,80,100,125,150,180,200,224,250
더블 연극	HCA		HCA-H	HCA-J
두 개의 막대기	HCC		HCC-H	HCC-J
정렬된 이중 막대기	HCD		HCD-H	HCD-J

HC2--A--70-- --SD--C--100--200ST-- -- -- -- -- --

1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

주문 시 필요한 재료를 지정

(1)N:NBR

(2)V:F≤200°C

공장:

왜 막대기 수압 실린더를 묶어?

타이 바드 수압 실린더는 타이 바드를 사용하여 실린더를 묶는 것이 특징인 하이드로릭 실린더의 특정 설계입니다.다음은 왜 넥타이 막대기 수압 실린더가 일반적으로 사용되는 몇 가지 이유입니다:

비용 효율적인 설계:넥타이 막대기 실린더는 일반적으로 용접 또는 스레드 된 바디 실린더에 비해 제조 비용이 더 저렴합니다.더 간단하고 경제적인 건설을 허용합니다..

간편 한 유지 및 수리:넥타이 막대기 디자인은 유지 보수 및 수리를 용이하게합니다. 손상되거나 유지 보수가 필요한 경우, 넥타이 막대기는 쉽게 제거 할 수 있습니다.전체 실린더를 해체하지 않고 내부 부품에 액세스 할 수 있도록.

모듈성: 넥타이 막대기 실린더는 종종 모듈형으로 설계되어 개별 구성 요소를 교체하거나 특정 부품을 업그레이드하는 것이 더 쉬워집니다. 이러한 모듈성은 더 빠르고 비용 효율적인 수리에 기여 할 수 있습니다.

다양성:넥타이 막대기 실린더는 다양한 크기와 구성으로 제공되며 다양한 응용 프로그램에 다재다능합니다. 그들은 다양한 사양과 요구 사항에 쉽게 적응 할 수 있습니다.

고압 등급: 타이 바드 실린더는 고압 애플리케이션을 처리 할 수 있습니다. 타이 바드는 구조적 무결성을 추가합니다.이러한 실린더가 안전이나 성능을 손상시키지 않고 더 높은 압력을 견딜 수 있도록.

광범위한 응용 분야:타이 막대기 수압 실린더는 산업 기계, 건설 장비 및 재료 처리 시스템을 포함하여 광범위한 응용 분야에 적합합니다.

사용자 정의: 제조업체는 스트로크 길이, 구멍 크기 및 장착 옵션과 같은 특정 애플리케이션 요구 사항을 충족시키기 위해 타이 스톱 수압 실린더를 쉽게 사용자 정의 할 수 있습니다.이러한 유연성으로 인해 다양한 산업적 요구에 적응 할 수 있습니다..

넥타이 막대기 실린더는 장점을 가지고 있지만, 수압 실린더 디자인을 선택할 때 응용 프로그램의 특정 요구 사항을 고려하는 것이 중요합니다.운영 조건, 예산 제약은 가장 적합한 수압 실린더 유형 선택에 영향을 줄 것입니다.
