수압 밸브는 수압 시스템의 필수 구성 요소이며, 수압 액체의 흐름과 방향을 제어하는 데 사용됩니다.어떻게 작동하는지 이해하는 것은 다양한 유형의 수압 밸브를 아는 것을 포함합니다, 그들의 구성 요소, 그리고 그들의 작동 원칙에 대한 상세한 개요입니다:

방향 제어 밸브:
- 시스템 내의 수압 액체의 흐름을 제어합니다.
- 종류는 다음과 같습니다.
  - 스풀 밸브:스풀을 사용하여 서로 다른 포트 사이의 유체 흐름을 지시합니다.
  - 인형 밸브:인형으로 흐름 경로를 열거나 닫습니다.
압력 조절 밸브:
- 수압 시스템의 압력을 조절합니다.
- 종류는 다음과 같습니다.
  - 구제 밸브:압력이 정해진 한계를 초과하면 유체를 전환하여 과도한 압력으로부터 시스템을 보호하십시오.
  - 저압 밸브:시스템의 일부에서 압력을 낮추는 것을 유지합니다.
  - 시퀀스 밸브:액체가 시스템의 다른 부분으로 흐르는 것을 허용하기 전에 설정 압력을 유지함으로써 작업이 특정 순서로 이루어지는 것을 보장합니다.
흐름 조절 밸브:
- 가동기의 속도를 조절하기 위해 수압 액체의 흐름 속도를 조절합니다.
- 종류는 다음과 같습니다.
  - 가속 밸브:수동으로 조절할 수 있는 구멍
  - 압력 보완 밸브:압력 변동에도 불구하고 일정한 흐름을 유지합니다.

시체:
- 모든 내부 구성 요소를 포함하고 수압 액체의 흐름 경로를 제공하는 주요 하우징.
스풀 또는 팝펫:
- 플루이드 흐름을 지시 하는 밸브 안의 움직이는 요소. 스풀 또는 팝펫의 위치는 어떤 포트가 연결되거나 차단되는지를 결정한다.
액추에터:
- 스풀 또는 인형을 움직이는 메커니즘
  - 사용 설명서:레버나 핸들 휠.
  - 소레노이드:전기 작동.
  - 수압:스풀을 움직이기 위해 사용된 조종사 압력.
  - 공기:공기 압력이 스풀을 움직이기 위해 사용되었습니다.
스프링:
스풀 또는 인형이 작동력이 적용되지 않을 때 기본 위치로 되돌리기 위해 사용됩니다.
항구:
수압 선의 연결. 일반적으로 P (압), T (탱크), A 및 B (운전기 포트) 등으로 표시됩니다.

방향 제어:
밸브 몸 안의 스풀 또는 팝펫 위치는 수압 액체의 흐름 경로를 결정합니다. 전형적인 스풀 밸브에서 스풀은 앞뒤로 미끄러집니다.항구 사이의 흐름 경로를 열고 닫는팝펫 밸브에서는 팝펫이 흐름을 열거나 닫기 위해 움직입니다.
압력 조절:
압력 조절 밸브는 스프링 로딩 된 메커니즘을 사용하여 압력을 유지하거나 제한합니다.시스템 압력이 스프링 설정을 초과하면, 밸브는 유체를 돌리고 압력을 낮추기 위해 열립니다.밸브는 출력이 설정값을 초과하면 압력을 줄이기 위해 열어서 낮은 출력 압력을 유지.
흐름 제어:
- 흐름을 조절하는 밸브는 흐름을 조절하기 위해 흐름을 조절합니다. - 가솔렛 밸브에서,오리피스 크기는 수동으로 조절됩니다. 압력 보상 밸브에서, 압력 변화에도 불구하고 일관된 흐름 속도를 유지하기 위해 보상 장치로 구멍 크기를 조정합니다.

구제 밸브 작동:
- 시스템 압력이 구제 밸브의 설정 지점에 도달하면, 밸브는 액체가 탱크로 흐를 수 있도록 열어 과도한 압력 축적을 방지합니다.
방향 제어 밸브 작동:
- 4면, 3 위치 스풀 밸브에서, 중앙 위치 모든 포트를 차단 할 수 있습니다,한쪽으로 스풀을 이동하는 동안 하나의 액추에터 포트에 펌프 포트를 연결하고 다른 액추에터 포트에 탱크 포트를, 가동기의 방향을 제어합니다.
흐름 조절 밸브 작동:
- 바늘 밸브가 조정되면 구멍의 크기를 변경하여 액추에이터로 흐름을 조절하여 속도를 조절합니다.

정기 검사:
- 누출물, 마모, 제대로 작동하는지 확인해- 밀봉을 검사하고 필요한 경우 교체.
청결성:
- 밸브가 붙어 있거나 고장 나지 않도록 수압 액체와 구성 요소가 오염되지 않도록하십시오.
적절 한 조정:
- 시스템 요구 사항에 따라 압력 설정이 올바르게 조정되었는지 확인하십시오.- 정기적으로 확인 하 고 원하는 액추에이터 속도를 유지 하기 위해 흐름 설정을 조정.

수압 밸브는 수압 시스템의 정확한 제어에 매우 중요하며, 효율적이고 신뢰할 수 있는 수압 기계의 유지에 그들의 작동을 이해하는 것이 중요합니다.

HC2:타이 스드 수압 실린더
1) 종류	A: 더블링 연기 C:두 개의 막대 D:트랙 정렬과 함께 두 개의 막대
2) 작업 압력	70:70kgf/cm2 14040kgf/cm2
3) 성능 빈: (표준 사용)	H: 아래와 같이 J:열기 / 침식 방지 (최고 온도는 200°C)
4) 장착형	SD/FA/FB/CA/CB/LA/LB/TA/TC
5) 막대기 크기	C: C급 B:B급 참고: 1표준:HC-70+C급 막대 2표준:HC-140+B급 막대 3HC-70+B 클래스 바드 또는 HC-140+C 클래스 바드
6) 구멍 (mm)	32,40,50,63,80,100,125,150,180,200,224,250
7) 뇌졸중 (mm)	마크스.스트로크=마크스 스트로크 길이-분. 스트로크 길이
8) 쿠션 빈:	쿠션이 없습니다. B: 양쪽의 쿠션 R: 막대기 덮개에 있는 쿠션 H:머리 덮개에 있는 쿠션
9) 단속기 Y	Y:Y연결기 I:I 연결 장치
10) 스트로크 정렬	전향 정렬 및 정렬 된 길이 < 또는 = 스트로크 길이
11) 항구 위치
12) 쿠션 위치
13) 오일 밀폐 재료 빈	NBR (표준 사용법)2: PU 3:FPM

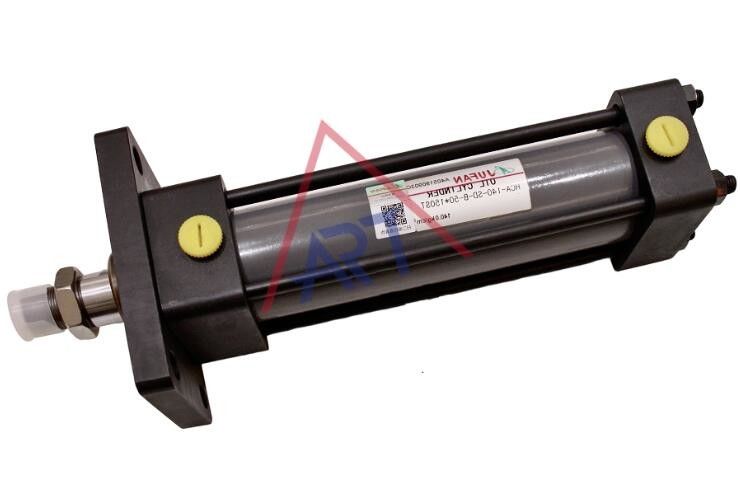

정렬 스트로크 10mm-20mm 쿠션 씰 이중 타이로드 유압 오일 실린더 복동

20mm 타이로드형 유압실린더
