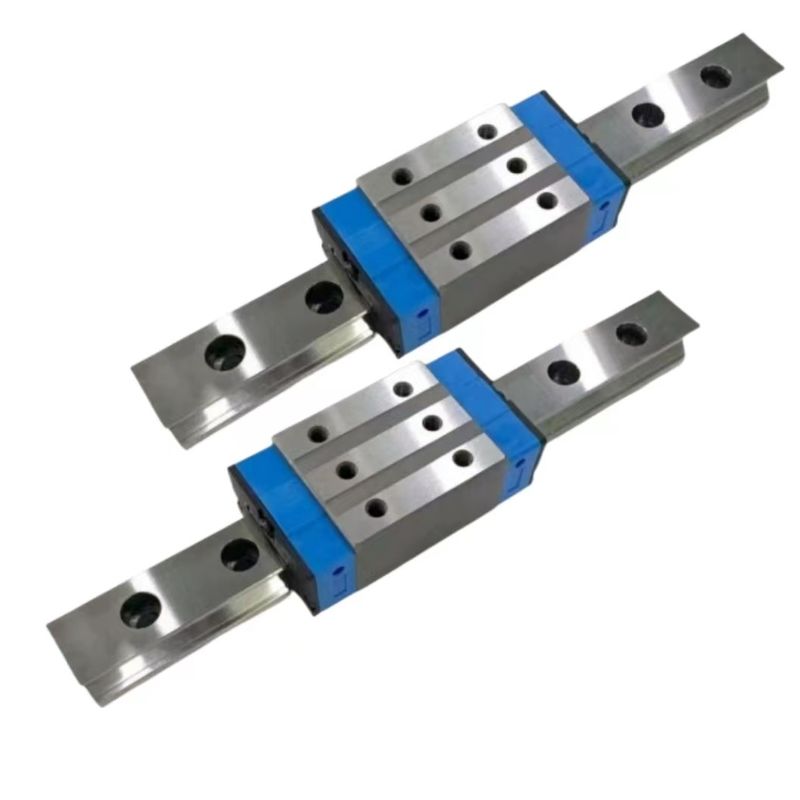

4열 단일 아크-아크 접촉 선형 슬라이드는 고강도, 고정밀 기능을 위해 최적화된 구조 설계를 갖춘 선형 슬라이드 레일입니다.이 레일은 다른 유형의 선형 슬라이드 레일에 비해 하중과 강성이 향상되었습니다.또한 방향 및 자동 정렬과 같은 부하 특성은 장착 표면의 오류를 흡수하여 높은 정밀도를 보장할 수 있습니다.
미래 산업제품 개발의 추세는 고속, 고하중, 고강성, 고정밀화입니다.4열 슈퍼로드 리니어 슬라이드는 이러한 컨셉을 염두에 두고 개발된 제품입니다.
자동 자동 정렬 능력: 원형 홈의 DF(45°-45°) 조합은 쇠구의 탄성 변형에 의해 설치 중 장착 표면이 약간 어긋나더라도 라인 슬라이더 내부에 흡수될 수 있습니다. 접점 이전.이를 통해 시스템은 높은 정밀도와 안정성을 갖춘 부드러운 동작을 얻을 수 있도록 자체 조정됩니다.
상호 교환 가능: 생산 정밀도의 엄격한 제어로 인해 선형 슬라이드 크기가 일정 수준 내에서 유지될 수 있습니다.슬라이더에는 강철 공을 제자리에 유지하고 떨어지는 것을 방지하는 리테이너 설계도 있습니다.이를 통해 일부 정밀 시리즈를 상호 교환할 수 있으며 고객은 요구 사항에 따라 전표를 주문할 수 있습니다.효율성을 더욱 향상시키기 위해 레일과 슬라이더를 별도로 보관할 수 있어 수납 공간을 줄일 수 있습니다.
모든 방향에서 높은 강성: 45도의 일정한 각도로 일치하는 4열 원형 홈의 도움으로 4열의 스틸 볼이 이상적인 2점 접촉 구조를 형성합니다.이 구조는 상하 및 좌우 방향의 하중을 견딜 수 있습니다.필요한 경우 강성을 높이기 위해 예압을 적용할 수도 있습니다.
| 매개변수 | 설명 |
|---|---|
| 예측 수준 | C/H/P/SP/UP |
| 특징 | 고강성 |
| 정도 | 롤러 가이드웨이 |
| 작동 온도 | 실온 |
| 작동 온도 | 0℃--80℃ |
| 기능 | 자동 자가 정렬 |
| 내경 사이즈 | 15/20/25/30/35/45/55/65mm |
| 유형 | 슬라이더형/플랜지형/사각형 |
| 윤활유 | 점도 약 30~150cSt |
| 리드레일 고정방식 | 잠김/봉쇄 |
가이드레일은 다양한 산업 제품을 제조하는 데 중요한 공정 장비입니다.플라스틱 산업의 지속적인 발전으로 가이드레일은 스프레이 장비, CNC 공작 기계, 머시닝 센터, 전자, 자동화 기계, 섬유 기계, 자동차, 의료 장비, 인쇄 기계, 포장 기계 및 목공을 포함한 다양한 기계에서 없어서는 안될 요소가 되었습니다. 금형 개방과 같은 기타 기기와 함께 기계류.
요컨대, 가이드레일의 적용 범위는 엄청나게 넓으며 그 중요성을 과소평가해서는 안 됩니다.
우리는 리니어 롤러 가이드웨이 제품에 대한 기술 지원 및 서비스를 제공합니다.숙련된 엔지니어와 기술자로 구성된 당사 팀은 리니어 롤러 가이드웨이 시스템이 제대로 작동하는지 확인하는 데 필요한 전문 지식과 지식을 제공할 수 있습니다.
우리는 귀하의 모든 요구를 충족시키기 위해 다음을 포함하여 다양한 서비스를 제공합니다.
우리의 목표는 귀하의 리니어 롤러 가이드웨이 시스템에 대해 최고 품질의 기술 지원 및 서비스를 제공하는 것입니다.우리는 귀하 시스템의 최적의 성능과 신뢰성을 보장하기 위해 귀하와 협력할 것입니다.
