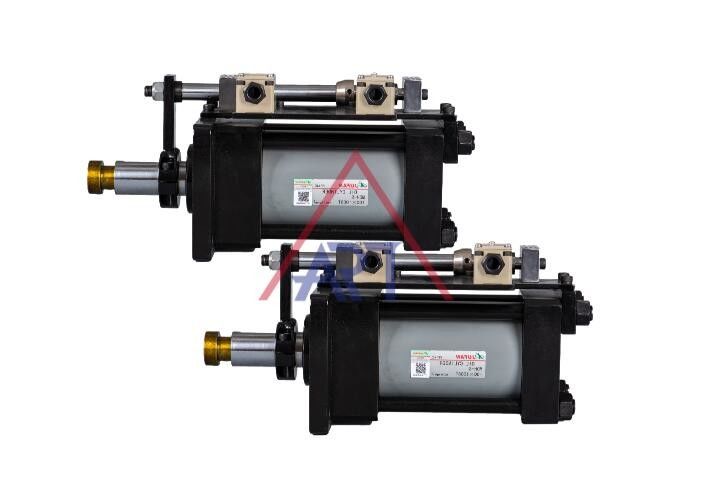

1.MDH 모델은 금형의 위치를 정확하게 조절하기 위해 리미트 스위치가 통합된 견고한 타이로드 유압 실린더입니다.
2.대규모 다이캐스팅 금형에 이상적으로 적합합니다.
삼.신장 및 후퇴 금형의 매우 정밀한 조정과 함께 높은 하중 지지력이 특징입니다.이와 같은 기능을 통해 MDH는 현대 제조 환경에 필요한 안정적인 유연성을 제공할 수 있습니다.
금형 오일 실린더는 다양한 역할을 수행하며 금형 제조 산업에서 널리 사용되는 일반적으로 사용되는 유압 구성 요소입니다.그렇다면 금형 오일 실린더에 정확히 동력을 공급하는 것은 무엇입니까?
1.금형 오일 실린더는 유압 오일의 흐름과 압력을 모니터링하여 금형 실린더를 조절하는 유압 시스템에 의해 작동됩니다.
2.실린더에는 유압과 오일 방식의 영향을 받는 내부 이동식 피스톤이 장착되어 있습니다.
유압유가 금형의 실린더 안으로 밀려들어가면 내부 이동식 캐비티에 침투하며, 여기서 유압유의 압력이 피스톤에 일정량의 힘을 가해 운동을 일으킵니다.
삼.피스톤의 이러한 움직임은 선형이거나 회전할 수 있으며 이는 성형 오일 실린더의 설계 및 적용에 따라 다릅니다.
MDH는 Mold Tie-rod 실린더를 의미하며, 타이로드가 있는 실린더입니다.
A형과 C형 2가지 타입이 있습니다.
A형은 복동식 시스템을 갖추고 있습니다.
C형에는 이중 막대가 있습니다.
MDH의 최대 작동 압력은 MDH-70 장착 시 70kgf/cm, MDH-140 장착 시 140kgf/cm로 다양합니다.
두 유형 모두 "FA" 유형 장착에만 사용할 수 있습니다.
MDH-70에는 일반적으로 C급 로드가 함께 제공됩니다.
MDH-140은 일반적으로 B급 로드와 함께 제공됩니다.
맞춤형 요구사항의 경우 B 클래스 로드가 있는 MDH-70 또는 C 클래스 로드가 있는 MDH-140을 선택할 수 있지만 이는 지정되어야 합니다.
또한 MDH의 보어 온도(mm)는 40, 50, 63, 80, 100, 125, 150, 160, 180, 200, 250으로 다양할 수 있습니다.
MDH ㅏ----70----파----씨----100X200----A1----지하 1층----C1----1----L2
1 2 3 4 5 6 7 8 9 10 11
| MDH : 타이로드 몰드 실린더 | ||
| 1 | 유형 | (1) A : 복동형 (2) C : 이중봉 |
| 2 | 최대작업압력(kgf/cm²) | (1)70 (70Mpa) (2)140(140Mpa) |
| 삼 | 설치 | "FA" 유형만 제공됨 |
| 4 | 로드 mm |
C : C 클래스 1. C 클래스 막대가 포함된 표준 MDH-70 2. B 클래스 막대가 있는 표준 MDH-140 3. B 클래스 막대가 있는 MDH-70 또는 C 클래스 막대가 있는 MDH-140이 필요한지 지정하십시오. |
| 5 | 보어 mm | 40, 50, 63, 80,100, 125,150 |
| 6 | 스트로크 mm | 고객 요청에 따라 |
| 7 | 로드 엔드 | (1)A1 : 싱글넥형 (2)A2 : 듀얼넥형 (3)A3: 수나사형 |
| 8 | 연결판 | (1)B1 : 두꺼운 원형형 (2)B2 : 각형 (3)B3 : 얇은 원형형 |
| 9 | 로드 커넥터 | (1)C1: 넥형 (2)C2 : 외부나사형 |
| 10 | 밀봉하다 | (1)1:(PU)(표준 사용) (2)2:(NBR) (3)3:(FPM) |
| 11 | 리미트 스위치 | (1)L:리미트 스위치(WLD2-Q 모델이 표준임)(2)수량 : 2개 주: 여기에 지정하지 않으면 표준 WLD2-Q 모델이 사용됩니다. |
금형제작에 있어서,금형 실린더일반적으로 금형 위치 지정, 클램핑 및 배출에 사용됩니다.예를 들어, 사출 금형 구성에서 금형 실린더를 사용하여 금형의 개폐를 제어할 수 있습니다.
오일이 금형 실린더에 들어가면 압력에 의해 피스톤이 밀려 금형이 분리되거나 닫힙니다.따라서 플라스틱 재료의 사출 및 성형이 가능합니다.
또한, 금형 실린더는 기계 가공, 야금, 항공 우주 등을 포함한 수많은 다른 산업 분야에서 널리 사용됩니다.
금형 실린더는 기계의 이동, 위치 지정 및 클램핑을 제어하는 데 사용됩니다.유압 시스템을 관리하여 정밀하게 제어할 수 있어 결과적으로 생산 효율성과 제품 품질이 향상됩니다.
금형 오일 실린더는 유압 시스템을 사용하여 작동유의 흐름과 압력을 조절하여 피스톤을 제어하는 장치입니다.금형 제조 및 기계 가공 분야에서 금형 실린더는 가장 중요한 역할을 수행합니다.
금형 실린더를 적절하게 설계하고 조작하면 금형과 기계를 정밀하게 제어하여 생산 효율성과 제품 품질을 최적화하는 데 도움이 될 수 있습니다.
우리는 금형 유압 실린더에 대한 기술 지원과 서비스를 제공합니다.
숙련된 엔지니어와 기술자로 구성된 당사 팀은 모든 질문에 도움을 드리고 유압 실린더 요구 사항에 대한 솔루션을 제공할 수 있습니다.
당사의 기술 지원 팀은 연중무휴 24시간 이용 가능하여 귀하의 질문에 답변하거나 문제를 해결해 드립니다.
또한 당사는 유압 실린더에 대한 정기적인 유지보수 및 수리 서비스를 제공하므로 귀하는 귀하의 장비가 항상 최고의 상태를 유지할 수 있습니다.
당사의 금형 유압 실린더에 대해 질문이 있거나 자세한 내용을 알고 싶으시면 주저하지 말고 당사에 문의하십시오.귀하의 요구에 맞는 완벽한 유압 실린더를 찾는 데 도움을 드리겠습니다.
