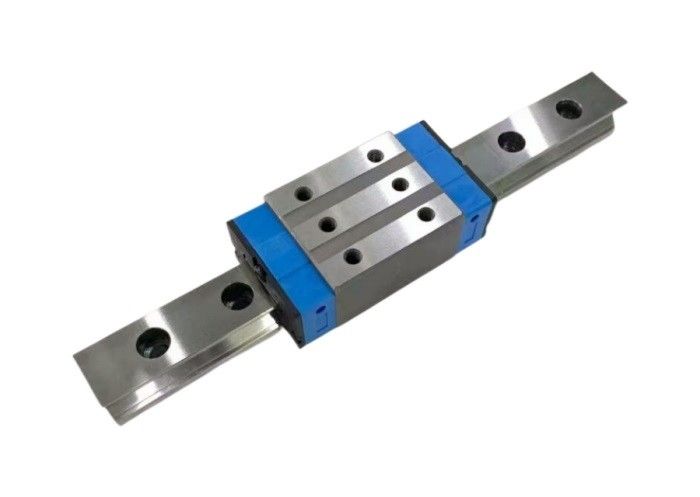

Arta 선형 가이드웨이의 장점:
-높은 위치 정확도, 높은 반복성
ARTA 선형 가이드웨이는 마찰 계수가 낮은 구름 운동 설계로 동적 마찰과 정지 마찰의 차이가 매우 작습니다.따라서 서브미크론 이송시에는 스틱슬립이 발생하지 않습니다.
-낮은 마찰 저항, 장기간 고정밀도 유지
리니어 가이드웨이의 마찰 저항은 슬라이드 가이드의 1/20 ~ 1/40에 불과합니다. 리니어 가이드웨이를 사용하면 캐리지의 그리스 니플을 통해 그리스를 공급하거나 중앙 집중식 오일 펌핑을 활용하여 쉽게 윤활할 수 있습니다. 마찰저항을 감소시켜 정밀도를 장기간 유지할 수 있습니다.
- 4방향 하중 설계로 높은 강성
기하학적 역학의 최적 설계를 통해 리니어 가이드웨이는 방사형, 역 방사형 및 2개의 측면 방향의 4개 방향 모두에서 하중을 견딜 수 있습니다.또한, 선형 가이드웨이의 강성은 캐리지를 예압하고 캐리지 수를 추가하여 쉽게 얻을 수 있습니다.
- 고속 작동에 적합
마찰 저항이 낮은 특성으로 인해 필요한 구동력이 다른 시스템에 비해 훨씬 낮으므로 전력 소비가 적습니다.또한, 고속 운전에서도 온도 상승 효과가 작습니다.
- 호환성으로 설치가 용이함
기존 슬라이드 가이드의 높은 기술이 요구되는 분해 공정과 비교하여 리니어 가이드웨이는 장착 표면을 밀링 또는 연삭으로 가공하더라도 높은 정밀도를 제공할 수 있습니다.또한 선형 가이드웨이의 호환성으로 인해 설치 및 향후 유지 관리가 편리합니다.
중하중형
1. 2. 3.
애플리케이션:
-머신센터
-NC 선반
-중절삭 XYZ축
- 공작기계
- 연삭기의 연삭 헤드 공급 축
-제 분기
-보링머신 및 공작기계의 Z축
정적안전계수( fs )
가이드웨이가 정지하거나 이동하는 동안 충격과 진동, 시작과 정지의 관성으로 인해 리니어 가이드웨이는 예상치 못한 외력을 받을 수 있습니다.따라서 이러한 작동 부하의 영향에 대해서는 안전 계수를 고려해야 합니다.정적안전계수(fs)는 기본정정격하중(C 0 )과 계산된 작업하중의 비율입니다.다양한 종류의 적용에 대한 정적 안전계수는 표와 같습니다.
